Produkt anfragen

Produktvergleich 0/3

aj.product.detail.image_diagram_power_altZ45-D160.02 S3

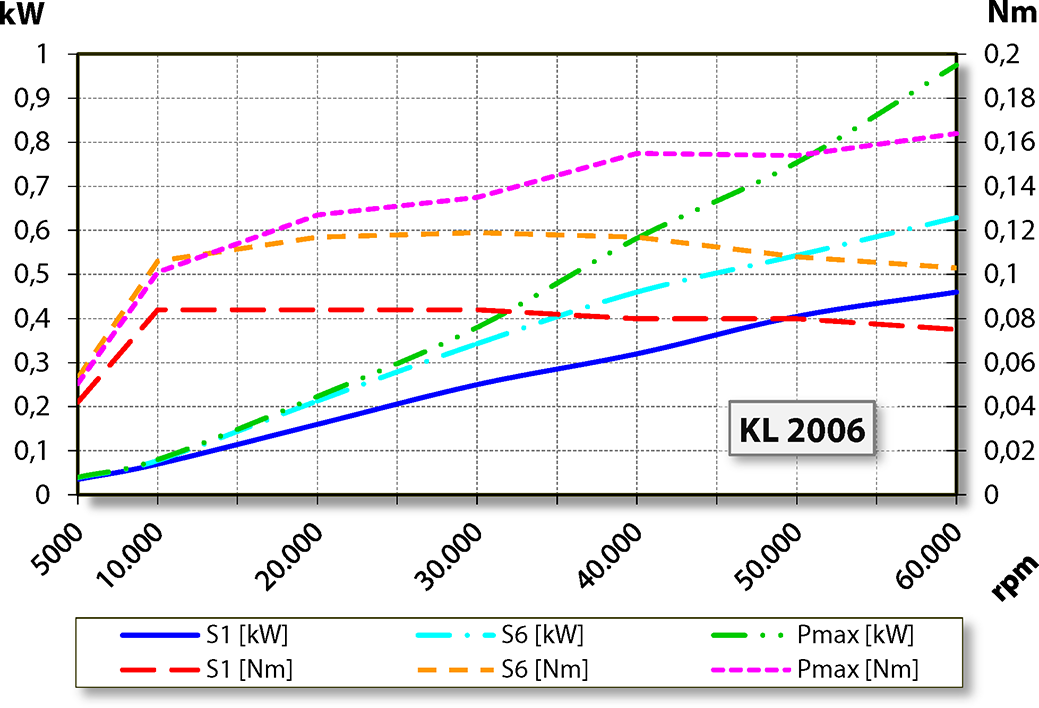

Leistungsdiagramm
Ungekühlt
aj.product.detail.image_dimensions_altZ45-D160.02 S3
Abmessungen

Z45-D160.02 S3

Artikel-Nr. 10301067
aj.product.detail.image_altZ45-D160.02 S3
aj.product.detail.image_diagram_power_altZ45-D160.02 S3
Leistungsdiagramm
Ungekühlt
aj.product.detail.image_dimensions_altZ45-D160.02 S3
Abmessungen

Technische Daten

Hybridkugellager (Stück) 3
Lebensdauer-Fettschmierung wartungsfrei
Motortechnologie 3-phasiger Asynchronantrieb
(bürsten- und sensorlos)
Frequenz 1000 Hz
Motorpolzahl (Paare) 1
Nenndrehzahl 60.000 rpm
Nennleistung (Pmax/5s) 0,98 kW
Nennleistung (S6-60%) 0,63 kW
Nennleistung (S1-100%) 0,46 kW
Spannung (Pmax/5s) 91 V
Spannung (S6-60%) 100 V
Spannung (S1-100%) 90 V
Strom (Pmax/5s) 9 A
Strom (S6-60%) 6,5 A
Strom (S1-100%) 5 A
Drehzahlgeber Feldplatte (TTL)
Anzahl Signale = 6
Motorschutz PTC 100° C
Gehäuse Edelstahl
Gehäusedurchmesser 45 mm
Kühlung Ungekühlt
Wärmeableitung über den Spindelträger
Gehäuse Temperatur <+ 45° C
Betriebsumgebungstemperatur + 10° C … + 45° C
Sperrluft ja
Schutzart IP54
Werkzeugwechsel Pneumatischer Direktwechsel
Spannzangentyp 8/5°
Spannbereich 6 mm (1/4“)
Laufrichtung Rechtslauf
Gerätestecker 8-pol (SpeedTEC)
Gewicht 3,2 kg
Rundlauf <1 µ

Optionales Zubehör

Spannzange 3 mm 8/5°

40508430

Ø3 mm / Ø7,55

25290050

WS 18/7,55

25250050

WS 20/7,55

25250250

Spannzange 3 mm 8/5°

40508230

Ø3 mm / Ø7,55

25290050

WS 18/7,55

25250050

WS 20/7,55

25250250

Spannzange 3 mm 8/5°

40508330

Ø3 mm / Ø7,55

25290050

WS 18/7,55

25250050

WS 20/7,55

25250250

Spannzange 1/8" 8/5°

40508418

Ø1/8" / Ø7,55

25290150

WS 18/7,55

25250050

WS 20/7,55

25250250

Spannzange 1/8" 8/5°

40508218

Ø1/8" / Ø7,55

25290150

WS 18/7,55

25250050

WS 20/7,55

25250250

Spannzange 4 mm 8/5°

40508440

Ø4mm / Ø10,5 Ms

25290250

WS 18/10,5

25250150

WS 20/10,5

25250350

Spannzange 4 mm 8/5°

40508240

Ø4mm / Ø10,5 Ms

25290250

WS 18/10,5

25250150

WS 20/10,5

25250350

Spannzange 5 mm 8/5°

40508550

Ø5mm / Ø10,5

25291050

WS 18/10,5

25250150

WS 20/10,5

25250350

Spannzange 6 mm 8/5°

40508460

Ø6mm / Ø10,5

25290350

WS 18/10,5

25250150

WS 20/10,5

25250350

Spannzange 6 mm 8/5°

40508260

Ø6mm / Ø10,5

25290350

WS 18/10,5

25250150

WS 20/10,5

25250350

Spannzange 6 mm 8/5°

40508360

Ø6mm / Ø10,5

25290350

WS 18/10,5

25250150

WS 20/10,5

25250350

Spannzange 1/4" 8/5°

405082635

WS 18/10,5

25250150

WS 20/10,5

25250350

Spindelträger mit Kühlrippen 45

22893951

Spindelträger rund, mit Kühlrippen 45

22895050

Spindelträger 45

22894550

aj.product.detail.image_diagram_power_altZ45-D160.02 S3
aj.product.detail.image_dimensions_altZ45-D160.02 S3
