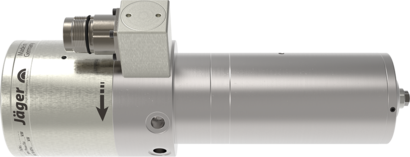

Z62-D360.51 S5AM

N.ºde artículo 10303034
aj.product.detail.image_altZ62-D360.51 S5AM
aj.product.detail.image_diagram_power_altZ62-D360.51 S5AM
Diagrama de rendimiento
Refrigeración por líquido
aj.product.detail.image_dimensions_altZ62-D360.51 S5AM
Dimensiones

Datos técnicos

Rodamiento híbrido de bolas (unidad) 3
Engrase de por vida Libre de mantenimiento
Tecnología de motores Accionamiento asincrónico trifásico
(sin escobillas y sin sensor)
Frecuencia 1000 Hz
Número de polos (par) 1
N.º de revoluciones nominal 60.000 rpm
Potencia de salida (Pmax/5s) 2,5 kW
Potencia de salida (S6-60%) 1,4 kW
Potencia de salida (S1-100%) 1,2 kW
Voltaje (Pmax/5s) 249 V
Voltaje (S6-60%) 211 V
Voltaje (S1-100%) 206 V
Amperaje (Pmax/5s) 11 A
Amperaje (S6-60%) 6,5 A
Amperaje (S1-100%) 6 A
Transmisor de revoluciones Magnetorresistor (TTL)
Número de señal = 6
Protección del motor PTC 160° C
Carcasa Acero inoxidable
Diámetro de la carcasa 61,9 mm
Refrigeración Refrigeración por líquido
Temperatura ambiente de funcionamiento + 10° C … + 45° C
Aire de sellado
Tipo de protección IP54
Limpieza del cono
Cambio de herramienta Cambio neumático directo
Tipo de pinza portapieza 8/5°
Margen de sujeción 6 mm (1/4“)
Sentido de marcha Marcha a derecha
Conector 9 polos (SpeedTEC)
Peso 4 kg
Concentricidad <1 µ

Accesorios opcionales

Pinza portapieza 3 mm 8/5°

40508430

Ø3 mm / Ø7,55

25290050

WS 18/7,55

25250050

WS 20/7,55

25250250

Pinza portapieza 3 mm 8/5°

40508230

Ø3 mm / Ø7,55

25290050

WS 18/7,55

25250050

WS 20/7,55

25250250

Pinza portapieza 3 mm 8/5°

40508330

Ø3 mm / Ø7,55

25290050

WS 18/7,55

25250050

WS 20/7,55

25250250

Pinza portapieza 1/8" 8/5°

40508418

Ø1/8" / Ø7,55

25290150

WS 18/7,55

25250050

WS 20/7,55

25250250

Pinza portapieza 1/8" 8/5°

40508218

Ø1/8" / Ø7,55

25290150

WS 18/7,55

25250050

WS 20/7,55

25250250

Pinza portapieza 4 mm 8/5°

40508440

Ø4mm / Ø10,5 Ms

25290250

WS 18/10,5

25250150

WS 20/10,5

25250350

Pinza portapieza 4 mm 8/5°

40508240

Ø4mm / Ø10,5 Ms

25290250

WS 18/10,5

25250150

WS 20/10,5

25250350

Pinza portapieza 5 mm 8/5°

40508550

Ø5mm / Ø10,5

25291050

WS 18/10,5

25250150

WS 20/10,5

25250350

Pinza portapieza 6 mm 8/5°

40508460

Ø6mm / Ø10,5

25290350

WS 18/10,5

25250150

WS 20/10,5

25250350

Pinza portapieza 6 mm 8/5°

40508260

Ø6mm / Ø10,5

25290350

WS 18/10,5

25250150

WS 20/10,5

25250350

Pinza portapieza 6 mm 8/5°

40508360

Ø6mm / Ø10,5

25290350

WS 18/10,5

25250150

WS 20/10,5

25250350

Pinza portapieza 1/4" 8/5°

405082635

WS 18/10,5

25250150

WS 20/10,5

25250350

Soporte de husillo con anillos de refrigeración 62

22890551

Soporte de husillo con anillos de refrigeración 62

22893651
