aj.product.detail.image_diagram_power_altZ42-M160.20 S5A

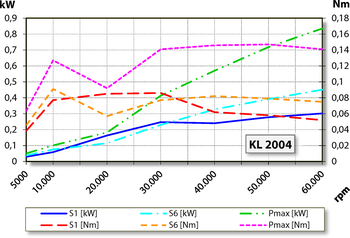

Leistungsdiagramm
Ungekühlt
aj.product.detail.image_dimensions_altZ42-M160.20 S5A
Abmessungen

Z42-M160.20 S5A

Artikel-Nr. 10201043
aj.product.detail.image_altZ42-M160.20 S5A
aj.product.detail.image_diagram_power_altZ42-M160.20 S5A
Leistungsdiagramm
Ungekühlt
aj.product.detail.image_dimensions_altZ42-M160.20 S5A
Abmessungen

Technische Daten

Hybridkugellager (Stück) 2
Lebensdauer-Fettschmierung wartungsfrei
Motortechnologie 3-phasiger Asynchronantrieb
(bürsten- und sensorlos)
Frequenz 1000 Hz
Motorpolzahl (Paare) 1
Nenndrehzahl 60.000 rpm
Nennleistung (Pmax/5s) 0,8 kW
Nennleistung (S6-60%) 0,5 kW
Nennleistung (S1-100%) 0,3 kW
Spannung (Pmax/5s) 93 V
Spannung (S6-60%) 78 V
Spannung (S1-100%) 54 V
Strom (Pmax/5s) 8,4 A
Strom (S6-60%) 5,3 A
Strom (S1-100%) 5,5 A
Drehzahlgeber Feldplatte (TTL)
Anzahl Signale = 6
Motorschutz PTC 160° C
Gehäuse Edelstahl
Gehäusedurchmesser 42 mm
Kühlung Ungekühlt
Wärmeableitung über den Spindelträger
Gehäuse Temperatur <+ 45° C
Betriebsumgebungstemperatur + 10° C … + 45° C
Sperrluft ja
Schutzart IP54
Werkzeugwechsel Manueller Werkzeugwechsel
Spannzangentyp ER11
Optionales Zubehör
Spannbereich 7 mm ( 9/32" )
Laufrichtung Rechtslauf
Gerätestecker 9-pol (SpeedTEC)
Gewicht 0,9 kg
Rundlauf <1 µ

Optionales Zubehör

Spindelträger mit Kühlrippen 42

22890451

Spindelträger rund, mit Kühlrippen 42

22894350

Spindelträger 42

22891650

Spannzange 3 mm ER11

42421030

Spannzange 1/8" ER11

4242103175

Spannzange 4 mm ER11

42421040

Spannzange 6 mm ER11

42421060

aj.product.detail.image_diagram_power_altZ42-M160.20 S5A
aj.product.detail.image_dimensions_altZ42-M160.20 S5A
