aj.product.detail.image_diagram_power_altARS33-M060.50 K5S1
성능 다이어그램
스핀들 브래킷 냉각
aj.product.detail.image_diagram_power_uncooled_altARS33-M060.50 K5S1
성능 다이어그램
없음
aj.product.detail.image_dimensions_altARS33-M060.50 K5S1
치수

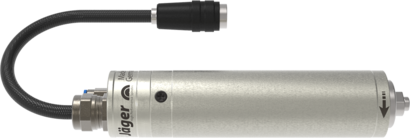

ARS33-M060.50 K5S1

항목 번호 15201047
aj.product.detail.image_altARS33-M060.50 K5S1
aj.product.detail.image_diagram_power_altARS33-M060.50 K5S1
성능 다이어그램
스핀들 브래킷 냉각
aj.product.detail.image_diagram_power_uncooled_altARS33-M060.50 K5S1
성능 다이어그램
없음
aj.product.detail.image_dimensions_altARS33-M060.50 K5S1
치수

기술사양

스틸 볼 베어링 (개) 2
영구적 윤활 방식 사용자 유지보수 불필요
모터 기술 3상 비동기식 드라이브
(브러시 및 센서 없음)
주파수 1000 Hz
모터극 수 1
정격 회전속도 60,000 rpm
정격 출력 (Pmax/5s) 0.55 kW *
(0.4 kW **)
정격 출력 (S6-60%) 0.5 kW *
(0.34 kW **)
정격 출력 (S1-100%) 0.43 kW *
(0.25 kW **)
전압 (Pmax/5s) 57 V *
(47 V **)
전압 (S6-60%) 57 V *
(47 V **)
전압 (S1-100%) 57 V *
(44 V **)
전류 (Pmax/5s) 10 A *
(8.2 A **)
전류 (S6-60%) 9.4 A *
(7.8 A **)
전류 (S1-100%) 8.6 A *
(8.1 A **)
하우징 알루미늄
하우징 직경 33 mm
실링에어 없음
열 전도 스핀들 브래킷 사용
하우징 온도 <+ 45° C
작동 온도 + 10° C … + 45° C
실링에어
보호 방법 IP54
툴 교환 수동식 툴 교환 방식
툴 홀더 연삭 휠
최대 Ø20 mm
최대 t =4 - 6 mm
">클램핑 영역 Ø7 h6 - M4
회전 방향 시계 방향
커플러 플러그 3 핀
(암페놀 C 091 A)
케이블 길이 5 m
무게 0.65 kg
축방향 런-아웃 <1 µ
*) 스핀들 브래킷 냉각 **) 없음
